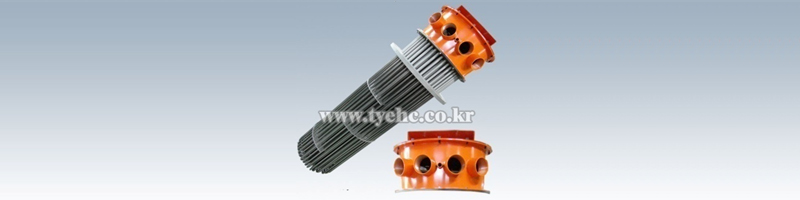

投入ヒーター

● 製品説明

シーズヒーターやカートリッジヒーターを折り曲げ、管用ねじまたは円形、四角形のフレンジに取り付けて製作 し、油体、液体、ガス、気体、金属加熱、樹脂溶解加熱などに直接または間接に投入して使用する。
容器の形態と用途によって発熱、非発熱部位を多様に製作して使用する。

● 製品の特徴

1、発熱体の保護管は鉄、銅、SUS304、SUS316、SUS316シームレス、インコロイ、インコネル、チタニウムなどの金属管が使用される。
2、液体、油体、気体、エア容器などに直接加熱するため、熱効率に非常に優れる。
3、温度と用途に合った熱線類の設計で、耐久性の向上が容易である。
4、設計が簡単で、用途によってヒーターの表面にセラミックコーティングやテフロンコーティングができる。

● 製品規格

1、Φ4~Φ25.4の太さのシーズヒーターやカートリッジヒーターを多様な形態で使用
2、フレンジを使用する際、配管の規格表に沿った規格品を使用(規格表参照)
3、注文の用途に合ったフレンジの製作も可能

● 製品の用途

各種気体(スチーム、アンモニア、窒素)や液体、または熱媒体油などを加熱または溶解する場合

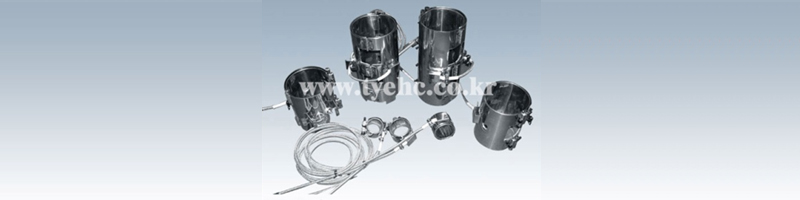

バンドヒーター

● 製品説明

MICAを絶縁板として利用し、ストリップ熱線で捲線して製作し、外皮はAL。銅板、SUS、EGIが用いられ、韓国で最も多く使用されている。

● 製品の特徴

比較的熱伝導が速く、価格が手頃だ。
泰英のBANDヒーターは、高品質、低価格、早い納期でユーザーのニーズに応えられるシステムを構築した。
通常300℃以下で使用する。
直径や幅によって製作され、干渉を避けるための特殊仕様の製品の製作もできる。

● 製品の用途

射出機、圧出器、送風成形機、配管保温、加熱用で使用する。

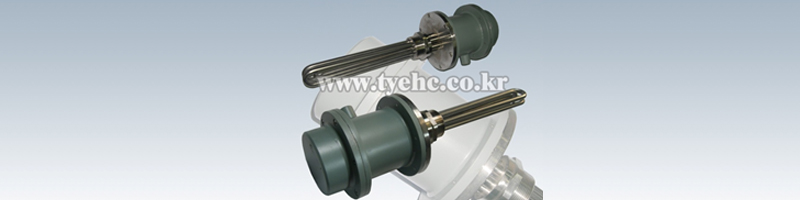

防爆投入ヒーター

● 製品説明

防爆性のガスが存在する場所で使用する電気機器は、使用中に発生する可能性のある電気火花やアーク、または破裂により爆発性ガスが発生することを防止する構造で、特別に設計・製作された機器を防爆ヒーターという。

● 防爆機器の種類

耐圧防爆構造や安全増防爆構造の電気機器は、その防爆性能によってIIA、IIB、IIC (IEC)に分類され、防爆機器は表面の最高温度によって温度等級がG1~G5(国内)、T1~T6(IEC)などに分類される。
防爆型電気機器として生産される製品は、電気ヒーター(注文製作)、照明灯、蛍光灯、非常ベル、ジョンソン・ボックス、温度センサー、スピーカー、スイッチ、ソケット、プラグ、コネクター、シーリングフィーティング、モニタなどだ。

●  防爆構造の種類

1. 耐圧防爆構造(Ex d)

容器の内部で爆発性のガスまたは蒸気が発生した場合に容器がその圧力に耐え、また接合面や開口部などを通じて外部の爆発性のガスや蒸気に引火しない構造をいう。

2. 圧力防爆構造(Ex p)

容器の内部に保護ガス(新鮮な空気または不燃性ガス)を圧入し、内部の圧力を維持することで爆発性のガスまたは蒸気が容器の内部に流入しない構造をいう。

3. 安全増防爆構造(Ex e)

正常な運転中に爆発性のガスまたは蒸気の点火源となる電気火花、アークまたは高温部分などの発生を防止するために、機械的・電気的構造上または温度上昇に対して特に安全度を高めた構造をいう。

4.流入防爆構造(Ex o)

電気火花、アークまたは高温が発生する部分を油の中に入れ、油の面に存在する爆発性のガスまたは蒸気に引火しない構造をいう。

5. 本質安全防爆構造(Ex ia , ib)

正常時または事故時(断線、ショート、地落など)に発生する電気火花、アークまたは高温により爆発性のガスまたは蒸気に点火しないかの点火試験、その他によって確認された構造をいう。

6. 非点火防爆構造(Ex n)

通常の運転状態では周辺の爆発性のガスまたは蒸気に点火せず、点火を引き起こす故障を誘発しない構造をいう。

7. モールド防爆構造(Ex m)

爆発性のガスまたは蒸気に点火する可能性のある電気花火や高温発生部分をコンパウンドに密閉した構造をいう。

8. 充填防爆構造(Ex q)

点火源となる電気火花、アークまたは高温部分を容器内部の適切な位置に固定し、その周囲を充填物質で充填し、爆発性のガスまたは蒸気の流入や点火を防ぐとともに火炎の拡散を防止し、外部の爆発性のガスまたは蒸気に引火しない構造をいう。

9. 特殊防爆構造(Ex s)

耐圧防爆構造と充填防爆構造を除く防爆構造で、爆発性のガスまたは蒸気への点火や危険雰囲気への引火を防止できることが、試験やその他によって確認された構造をいう。

10. 特殊防塵防爆構造(SDP)

全閉構造で、隙間の深さを一定値以上にするか、または接合面に一定値以上の深さのあるパッキングを使用し、粉塵が容器の内部に入り込まない構造をいう。

11. 普通防塵防爆構造(DP)

全閉構造で、隙間の深さを一定値以上にするか、または接合面に一定値以上の深さのあるパッキングを使用し、粉塵が容器の内部に入り込みにくい構造をいう。

12. 防塵特殊防爆構造(XDP)

特殊防塵防爆構造と普通防塵防爆構造を除く防爆構造で、防塵防爆性能が試験やその他によって確認された構造をいう。

● 防爆機器の種類

耐圧防爆構造や安全増防爆構造の電気機器は、その防爆性能によってIIA、IIB、IIC (IEC)に分類され、防爆機器は表面の最高温度によって温度等級がG1~G5(国内)、T1~T6(IEC)などに分類される。
防爆型電気機器として生産される製品は、電気ヒーター(注文製作)、照明灯、蛍光灯、非常ベル、ジョンソン・ボックス、温度センサー、スピーカー、スイッチ、ソケット、プラグ、コネクター、シーリングフィーティング、モニタなどだ。

● 耐圧防爆構造電気機を対象とするガスまたは蒸気の分類

ガスまたは蒸気の最大に安全な隙間の範囲	ガスまたは蒸気の分類
0.9以上	A
0.5以上 0.9未満	B
0.5以下	C

● 本質安全防爆構造の電気機器を対象とするガスまたは蒸気の分類

ガスまたは蒸気の電流対比最小点火の範囲	ガスまたは蒸気の分類
0.8以上	A
0.45以上 0.8以下	B
0.45未満	C

● 表面の最高温度と温度等級

ガスまたは蒸気の電流対比最小点火の範囲	ガスまたは蒸気の分類
300 以上 450 以下	T1
200 以上 300 以下	T2
300 以上 450 以下	T3
100 以上 135以下	T4
85 以上 100 以下	T5
85 以下	T6
