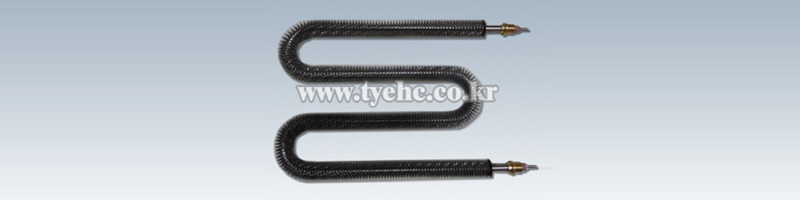

エアフィンヒーター

● 製品説明

SHEATHヒーターの放熱面積を広げるために、放熱する外面にFINを取り付けたもので、熱風器や温風器など主に気体との 熱交換用として使用され、発電所の温度維持や湿度維持のためにも使用され、SUS304、316、インコネル、インコロイドなどをチューブに使用する。

● 製品の特徴

アルミニウム、トタン、ステンレスの板を利用し、UNIT BOX化することができ、過熱防止機能を追加することもできる。

● 製品規格

Φ8~Φ14のシーズヒーターにFINを取り付けて生産し、長さや形態によって注文・製作する。

● 製品の用途

熱風器/乾燥機/炉　温風器、暖房用・凍結防止用、湿度維持用、乾燥機

容量(KW)	A	B	C	D	E	F
約15KWまで	500	380	60	100	320	15
約24KWまで	750	630	60	100	420	15
約30KWまで	1000	880	60	100	470	15
約50KWまで	1400	1260	70	100	570	15
約60KWまで	1600	1460	70	100	570	15

* 単位 : mm
* 注文によって上記の寸法や容量は変更可能

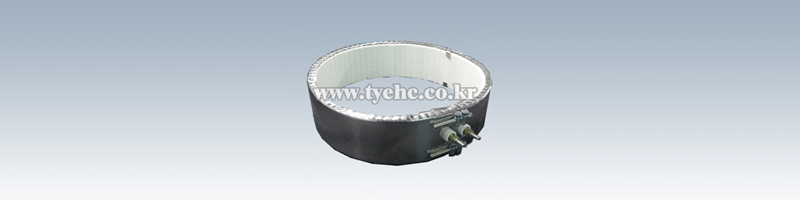

セラミックバンドヒーター

● 製品説明

高温・高熱で成形されたセラミック素子と酸化の小さいニッケル線を使用し、寿命が長く、取り外しが容易だ。

● 製品の特徴

内部の温度が600 ℃以上での使用が可能で、高温樹脂加工に欠かせない。
保温カバーを取り付ければ30 %の省エネ効果。
通常500℃以下で使用する。

● 製品規格

直径と長さによって製作し、干渉を避けるための特殊仕様の製品も製作可能。

● 製品の用途

射出機、プラスチック圧出機、AL圧出機、プラスチック再生機、ダブリュースクリュー再生システム、真空成形機、配管保温、加熱用に使用する。

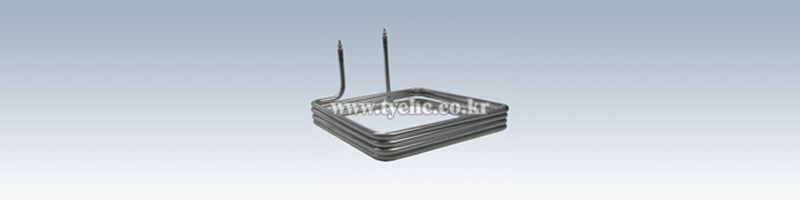

シーズヒーター

● 製品説明

シーズヒーターは、金属パイプにニッケル・クロム発熱線と酸化マグネシウム(MgO)を充填・圧縮し、熱線の両端にターミナルフィンを固定して発熱線と発熱物の熱伝導を極大化する製品である。
外部の衝撃と機械的強度に強く、設置と温度の制御が容易だ。

● 製品の特徴

1.発熱線が外部の空気と遮断され、熱線の酸化作用がないため、製品の寿命が長く、電熱低下がない。
2.形態の多変化が可能
3.非加熱物の使用条件(液体、気体、固体の加熱など)による発熱線と外皮金属材質設計が可能
4.熱効果と寿命延長を高めるためのFINの取り付け可能
5.発熱・非発熱部を区分しての製作可能

● 製品規格

Φ1.5~Φ22の製品を主に生産し、サイズと形態によって注文製作する。
外皮の材質は鉄、STS304、310,316,316シームレス、銅、アルミニウム、インコロイ、インコネルなど、特性に合わせて製作する。

● 製品の用途

熱風器、スチーム、電気ストーブ、コア加熱、液体加熱用

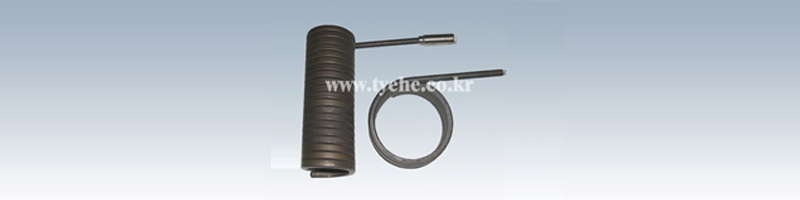

コイルヒーター

● 製品説明

シーズヒーターやカートリッジヒーターをコイルのように丸めたもので、射出機ではNOZZLE部分を加熱するが、 使用する場合は、ノズルヒーターとも呼ぶ。

● 製品の特徴

高密度・高圧縮工法を適用し、高熱が要求されるときに使用され、腐食や酸化の防止に優れ、寿命が長いのがメリットだ。

● 製品規格

PVC成形、射出金型、ホットランナー金型、PIPEの加熱用に使用する。

● 製品の用途

射出機、圧出機、配管の保温、加熱用に多く使用される。
遠赤外線治療の医療器

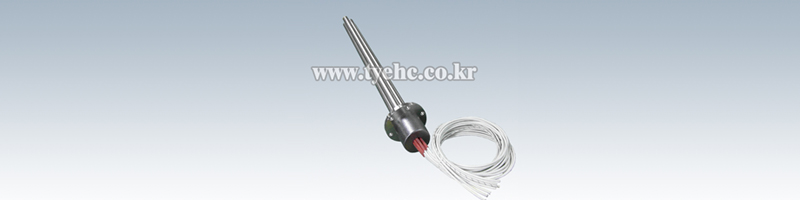

カートリッジヒーター

● 製品説明

熱効率の極大化のための素材を使用し、長い寿命、高電力密度が可能なヒーターで、金属プレート加熱に適したヒーターである。最高使用温度(ヒーター表面温度)は600℃で、高密度カートリッジと低密度カートリッジの2種類があり、形態は比較的自由にできる。

● 製品の特徴

1. 制限された空間で相対的多く発熱できる
2. 純粋な酸化マグネシウムボビンにコイリングされており、電力密度が高く、ヒーターの寿命が長い
  3. ニッケル端子を使用し、伝導性に優れる
4. 高い強度と圧縮による熱伝導効率の極大化
5. ニッケルワイヤーで製作された柔軟なリード線
6. ヒーターパイプの研磨により精密な直径で製作できる

● 製品規格

1. 製品規格
ヒーターチューブ径 Φ1.5~Φ23まで可能で、形態は自由に選定できる。
2. 製品の種類
A) 基本型
B) 断線防止・内部結線型：ヒーターシス部内の発熱線とこじれたニッケル線をつなぎ、シス外部にこじれたニッケル線とリード線を結線した製品で、外部にニッケルフィンが露呈されておらず、従来のものよりも曲度が強い。
C) センサー挿入型：カートリッジヒーターにKタイプの温度センサーを内蔵した製品で、ヒーターと温度センサーを一体にすることで幅をとらず、ヒーター自体の加熱を防止し、ヒーターの温度を正確に調節できる。
D) フレンジ型：ヒーターの末端部にフレンジを装着したタイプで、ボルトで簡単に組み立てることができる。
E) フレキシブルホース型：リード線をステンレス剤のフレキシブルホースで包み込んで製作したタイプで、リード線を外部の衝撃から保護し、損傷を防止できる。
F) ㄴ型：リード線をL字に曲げて排出するタイプで、幅をとらない。
G) ニップル型：ヒーターの末端部にニップルを溶接して製作したタイプで、メータータップやインチタップが可能

● 製品の用途

1. ダイス及び刻印加熱：パッキング(包装)機械、製紙機械、ホットスタンプ
2. ローラー加熱：カレンダーローラー、圧入ローラー、接着ローラー
3. 溶着シール用熱盤：包装、製紙機械、バックシーリング機、タバコ製造機
4. 液体加熱：接着剤加熱、蒸留装置、ディッピング機、冷凍機の加温、医療用滅菌装置の加熱
  5. 熱板：シェル鋳物、製靴接着プレス、木工用乾燥・接着プレス、プラスチック・ゴム機械の熱板
6. 熱交換器の加熱源：蒸気発生器、空気加熱器(表面負荷容量を下げた場合の液体加熱及び気体加熱)

● 技術資料

区分/仕様	外皮の材質	許容電流密度	最大使用温度	備考
低密度カートリッジ	ステンレススチール	6 (w / cm2)以下	500℃
高密度カートリッジ	インコロイ	6 (w / cm2)以下	800℃

ヒーターに必要な熱量の算定 :  ヒーターに必要な熱量(kw) = 被加熱物の質量(kg) x被加熱物の比熱(kcal/kg℃) x上昇温度(℃) 860 x加熱時間(h) x効率(η)
